Descarga Detalles Técnicos

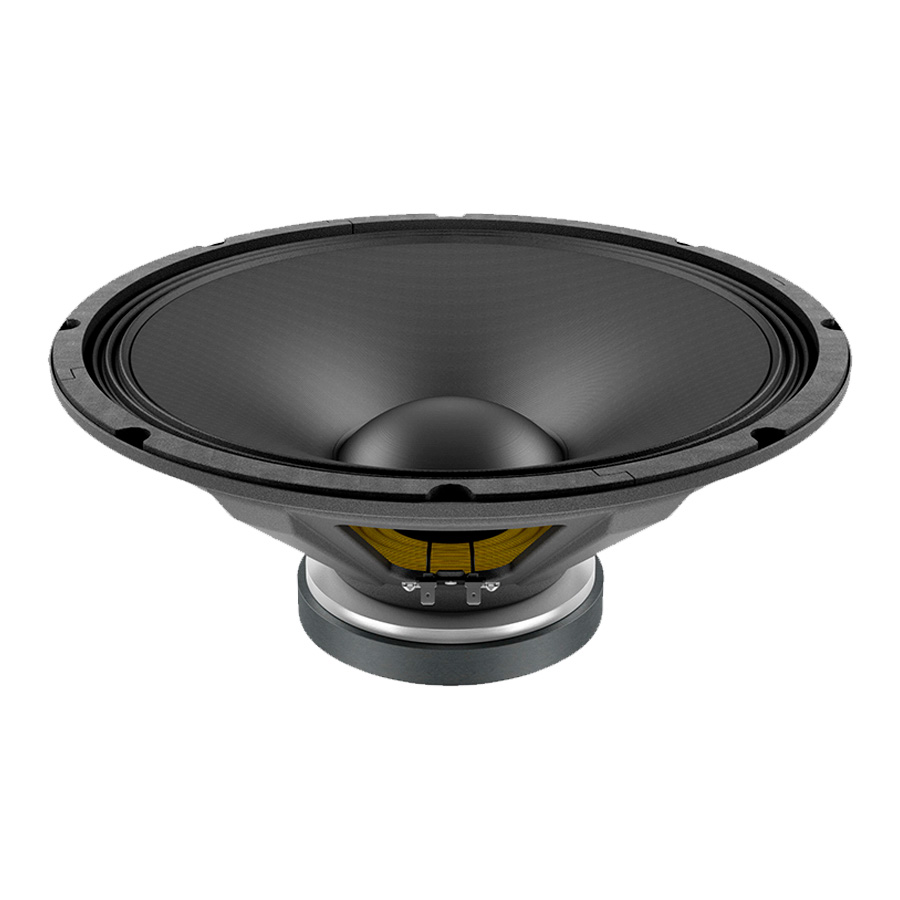

Altavoz Lavoce 15″ Ferrite WSF152.50

{15″ – 250 W AES – 97.5 dB – 8 Ohm }

ESPECIFICACIONES GENERALES

Diámetro nominal 380 mm (15 in)
Impedancia nominal 8 Ohm
Impedancia mínima 6.3 Ohm
Soporte máximo de potencia (1) 500 W
Soporte potencia AES (2) 250 W
Sensibilidad 97.5 dB
Rango de frecuencia 45÷3000 Hz
Diámetro Bobina 65 mm (2.5 in)
Material de la Campana Chapa/Acero
Imán Ferrite
Dimensiones del imán: D exterior x D interior x altura 160 x 70 x 20 mm
Material del bobinado Cobre
Material del soporte Fibra de vidrio
Material del cono Papel tratado resistente al agua
Material de la ala Polycotton
Xmax (4) 4.7 mm
Xmech (5) 8.8 mm
Altura de placa 8.2 mm
Altura del bobinado 13.4 mm
Volumen de desplazamiento 3.8 L
Volumen de caja recomendado 86.3 L
Ajuste recomendado 50 Hz

INFORMACIÓN DE ENVÍO

Peso neto 5.4 kg
Tamaño (x1 u.) An. x Pr. x Al 445 x 445 x 210 mm
Peso bruto (x1 u.) 7.6 kg
PARÁMETROS THIELE Y SMALL

Re 5.6 Ohm
Fs 46 Hz
Mms 90.3 gr
Cms 0.133 mm/N
BxL 16.16 N/A
Qms 5.12
Qes 0.56
Qts 0.50
Vas 137.9 L
Le 0.77 mH
Sd 855 cm2
Eta 0 2.29 %
EBP 82 Hz

NOTAS:

(1) La potencia del programa se define como 3 dB mayor que la potencia AES.
(2) Probado durante dos horas con una señal de ruido rosa continua y limitada por banda, según AES 2-1984 Rev. 2003. Altavoz probado al aire libre.
(3) A partir de los parámetros T/S medidos con el módulo Klippel DA LPM.
(4) La Xmáx se calcula como: (Hvc – Hg)/2 + Hg/4. Hvc es la altura de la bobina móvil y Hg la altura del entrehierro
(5) La Xmecánica se calcula como: (Hvc – Hg)/2 + (Hg-2). Hvc es la altura de la bobina móvil y Hg la altura del entrehierro.
(6) Los parámetros de Thiele-Small se miden tras el preacondicionamiento: a) a 20 °C – 22 °C, 50 % de humedad durante 2 horas; b) mediante medición Klippel LSI.
