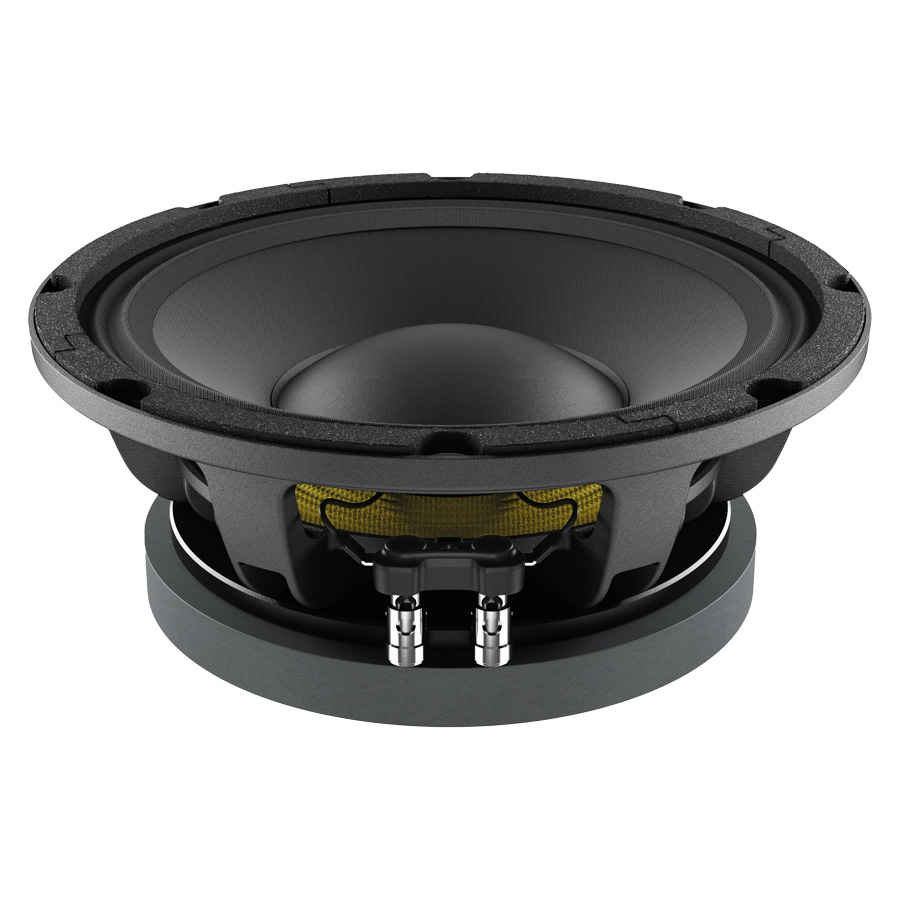

Altavoz Lavoce 10″ Ferrite MAF103.00

{10″ – 350 W AES – 99 dB – 8 Ohm }

Detalles Técnicos

ESPECIFICACIONES GENERALES

Diámetro nominal	250 mm (10 in)
Impedancia nominal	8 Ohm
Impedancia mínima	6.3 Ohm
Soporte máximo de potencia (1)	700 W
Soporte potencia AES (2)	350 W
Sensibilidad	99 dB
Rango de frecuencia	70÷4000 Hz
Diámetro Bobina	75 mm (3 in)
Material de la Campana	Aluminio
Imán	Ferrite
Dimensiones del imán: D exterior x D interior x altura	200 x 85 x 20 mm
Material del bobinado	Cobre
Material del soporte	Fibra de vidrio
Material del cono	Papel tratado resistente al agua
Material de la ala	Polycotton
Xmax (4)	2.2 mm
Xmech (5)	6.2 mm
Altura de placa	8 mm
Altura del bobinado	8.3 mm
Volumen de desplazamiento	1.8 L
Volumen de caja recomendado	25.9 L
Ajuste recomendado	85 Hz

INFORMACIÓN DE ENVÍO

Peso neto	6.9 kg
Tamaño (x1 u.) An. x Pr. x Al	309 x 286 x 159 mm
Peso bruto (x1 u.)	7.8 kg

PARÁMETROS THIELE Y SMALL

Re	5.2 Ohm
Fs	85 Hz
Mms	41 gr
Cms	0.086 mm/N
BxL	20.62 N/A
Qms	5.77
Qes	0.27
Qts	0.25
Vas	14.88 L
Le	0.58 mH
Sd	350 cm2
Eta 0	3.28 %
EBP	315 Hz

NOTAS:

(1) La potencia del programa se define como 3 dB mayor que la potencia AES.

(2) Probado durante dos horas con una señal de ruido rosa continua y limitada por banda, según AES 2-1984 Rev. 2003. Altavoz probado al aire libre.

(3) A partir de los parámetros T/S medidos con el módulo Klippel DA LPM.

(4) La Xmáx se calcula como: (Hvc – Hg)/2 + Hg/4. Hvc es la altura de la bobina móvil y Hg la altura del entrehierro

(5) La Xmecánica se calcula como: (Hvc – Hg)/2 + (Hg-2). Hvc es la altura de la bobina móvil y Hg la altura del entrehierro.

(6) Los parámetros de Thiele-Small se miden tras el preacondicionamiento: a) a 20 °C – 22 °C, 50 % de humedad durante 2 horas; b) mediante medición Klippel LSI.

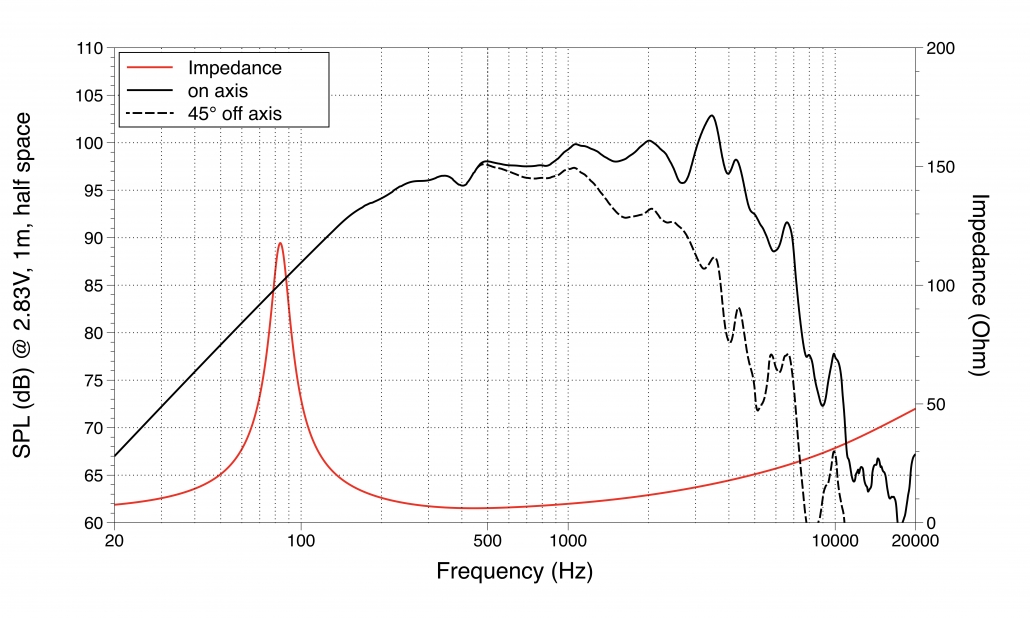

Curva de Respuesta
