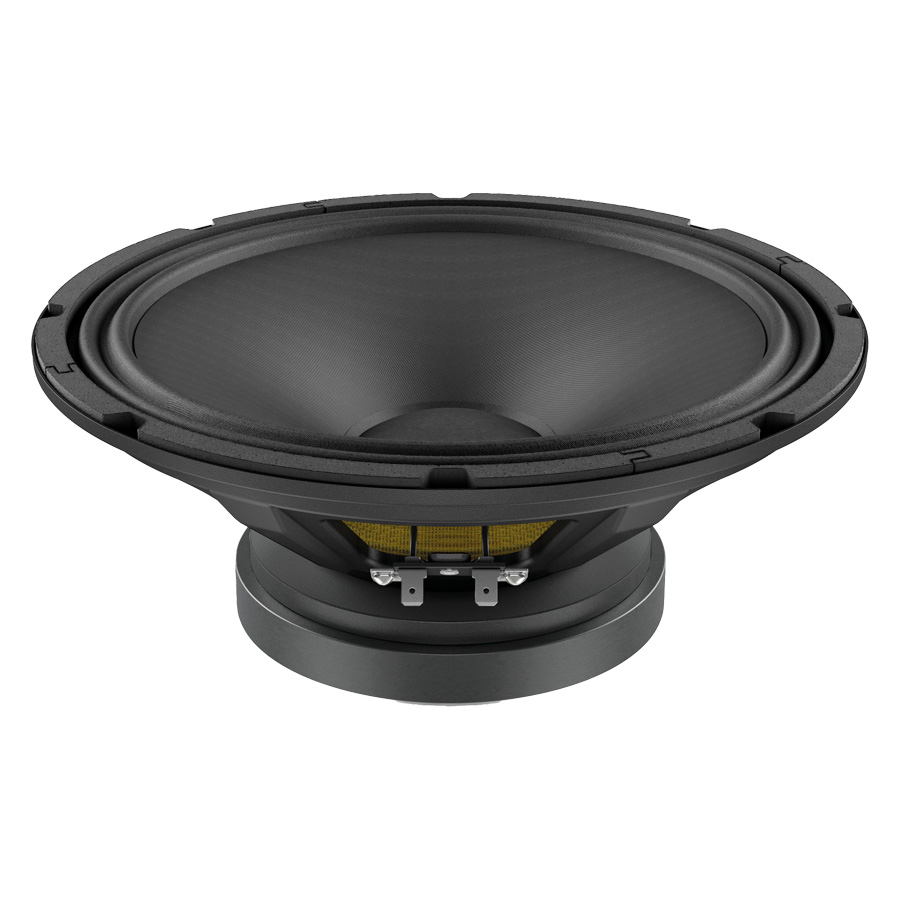

Altavoz Lavoce 10″ Ferrite WSF102.00

{10″ – 175 W AES – 97 dB – 8 Ohm }

Detalles Técnicos

ESPECIFICACIONES GENERALES

Diámetro nominal	250 mm (10 in)
Impedancia nominal	8 Ohm
Impedancia mínima	5.9 Ohm
Soporte máximo de potencia (1)	350 W
Soporte potencia AES (2)	175 W
Sensibilidad	97 dB
Rango de frecuencia	60÷4000 Hz
Diámetro Bobina	51 mm (2 in)
Material de la Campana	Chapa/Acero
Imán	Ferrite
Dimensiones del imán: D exterior x D interior x altura	140 x 60 x 17 mm
Material del bobinado	CCAW
Material del soporte	Fibra de vidrio
Material del cono	Papel tratado resistente al agua
Material de la ala	Polycotton
Xmax (4)	5.2 mm
Xmech (5)	9.4 mm
Altura de placa	8.2 mm
Altura del bobinado	14.6 mm
Volumen de desplazamiento	1.2 L
Volumen de caja recomendado	25.7 L
Ajuste recomendado	70 Hz

INFORMACIÓN DE ENVÍO

Peso neto	3.2 kg
Tamaño (x1 u.) An. x Pr. x Al	300 x 310 x 150 mm
Peso bruto (x1 u.)	4.1 kg

PARÁMETROS THIELE Y SMALL

Re	5.2 Ohm
Fs	65 Hz
Mms	30.4 gr
Cms	0.196 mm/N
BxL	11.62 N/A
Qms	5.73
Qes	0.48
Qts	0.45
Vas	34.03 L
Le	0.5 mH
Sd	350 cm2
Eta 0	1.88 %
EBP	135 Hz

NOTAS:

(1) La potencia del programa se define como 3 dB mayor que la potencia AES.

(2) Probado durante dos horas con una señal de ruido rosa continua y limitada por banda, según AES 2-1984 Rev. 2003. Altavoz probado al aire libre.

(3) A partir de los parámetros T/S medidos con el módulo Klippel DA LPM.

(4) La Xmáx se calcula como: (Hvc – Hg)/2 + Hg/4. Hvc es la altura de la bobina móvil y Hg la altura del entrehierro

(5) La Xmecánica se calcula como: (Hvc – Hg)/2 + (Hg-2). Hvc es la altura de la bobina móvil y Hg la altura del entrehierro.

(6) Los parámetros de Thiele-Small se miden tras el preacondicionamiento: a) a 20 °C – 22 °C, 50 % de humedad durante 2 horas; b) mediante medición Klippel LSI.

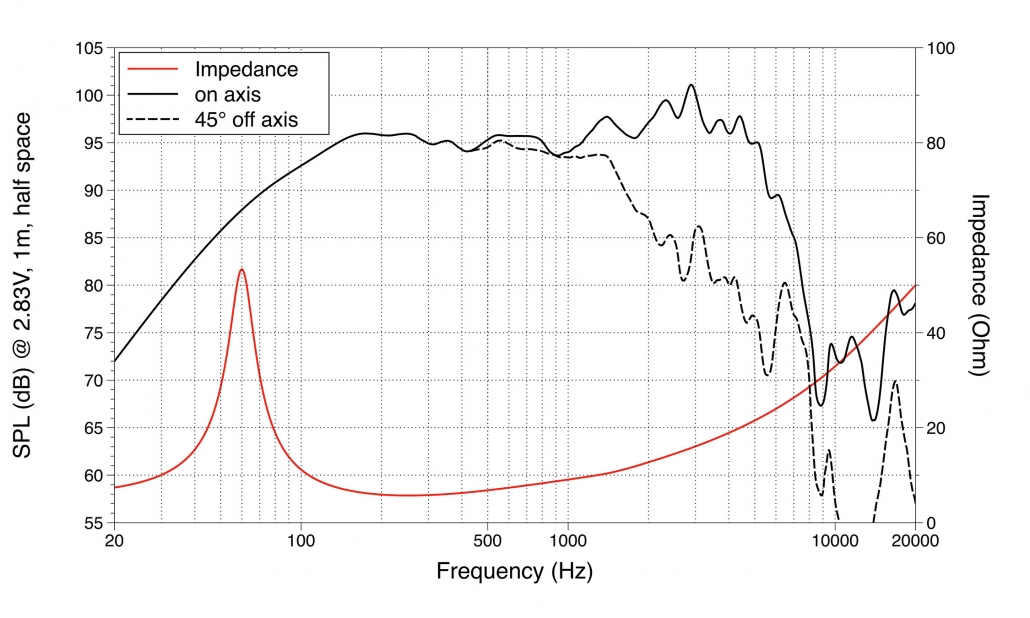

Curva de Respuesta
