Descarga Detalles Técnicos

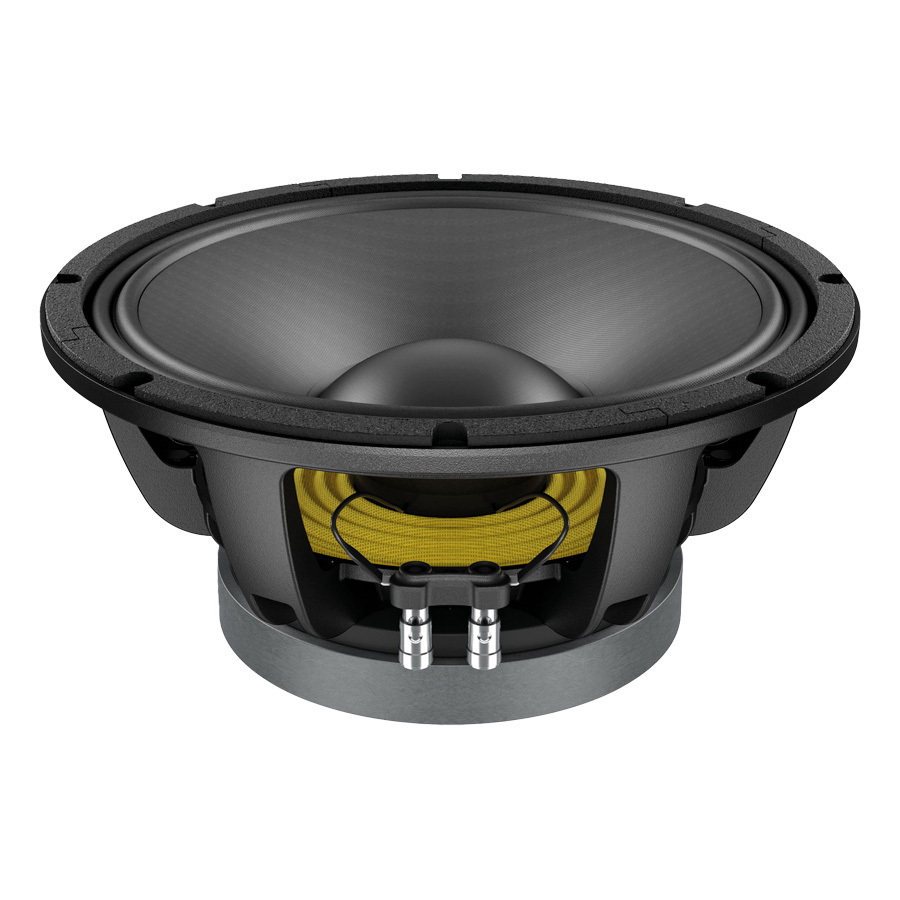

Altavoz Lavoce 12″ Ferrite WAF123.00

{12″ – 500 W AES – 99 dB – 8 Ohm }

ESPECIFICACIONES GENERALES

Diámetro nominal 300 mm (12 in)
Impedancia nominal 8 Ohm
Impedancia mínima 6.5 Ohm
Soporte máximo de potencia (1) 1000 W
Soporte potencia AES (2) 500 W
Sensibilidad 99 dB

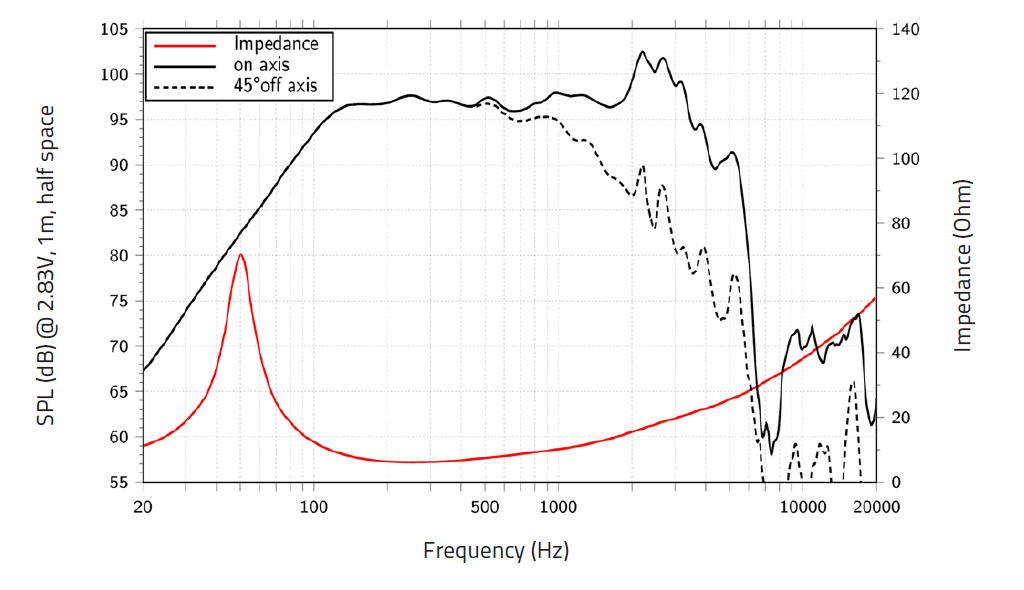

Rango de frecuencia 50÷3000 Hz
Diámetro Bobina 75 mm (3 in)
Material de la Campana Aluminio
Imán Ferrite

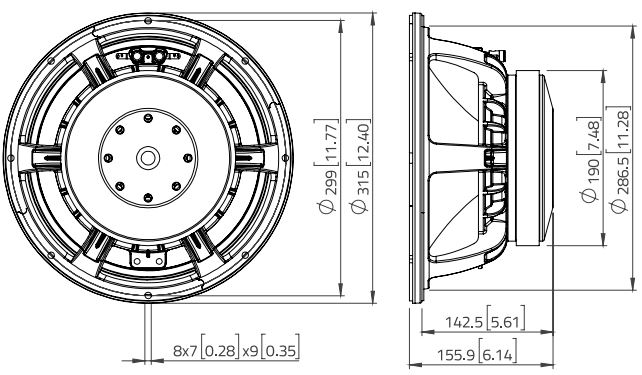

Dimensiones del imán: D exterior x D interior x altura 190 x 95 x 25 mm
Material del bobinado CCAW
Material del soporte Fibra de vidrio
Material del cono Papel tratado resistente al agua
Material de la ala Polycotton
Xmax (4) 7 mm
Xmech (5) 12.5 mm
Altura de placa 10 mm
Altura del bobinado 19 mm
Volumen de desplazamiento 2.8 L
Volumen de caja recomendado 70.8 L
Ajuste recomendado 55 Hz

INFORMACIÓN DE ENVÍO

Peso neto 8.7 kg
Tamaño (x1 u.) An. x Pr. x Al 340 x 340 x 230 mm
Peso bruto (x1 u.) 9.8 kg
PARÁMETROS THIELE Y SMALL

Re 4.7 Ohm
Fs 50 Hz
Mms 61.5 gr
Cms 0.16 mm/N
BxL 17.95 N/A
Qms 4.26
Qes 0.29
Qts 0.27
Vas 63.85 L
Le 0.79 mH
Sd 531 cm2
Eta 0 2.80 %
EBP 172 Hz

NOTAS:

(1) La potencia del programa se define como 3 dB mayor que la potencia AES.
(2) Probado durante dos horas con una señal de ruido rosa continua y limitada por banda, según AES 2-1984 Rev. 2003. Altavoz probado al aire libre.
(3) A partir de los parámetros T/S medidos con el módulo Klippel DA LPM.
(4) La Xmáx se calcula como: (Hvc – Hg)/2 + Hg/4. Hvc es la altura de la bobina móvil y Hg la altura del entrehierro
(5) La Xmecánica se calcula como: (Hvc – Hg)/2 + (Hg-2). Hvc es la altura de la bobina móvil y Hg la altura del entrehierro.
(6) Los parámetros de Thiele-Small se miden tras el preacondicionamiento: a) a 20 °C – 22 °C, 50 % de humedad durante 2 horas; b) mediante medición Klippel LSI.
