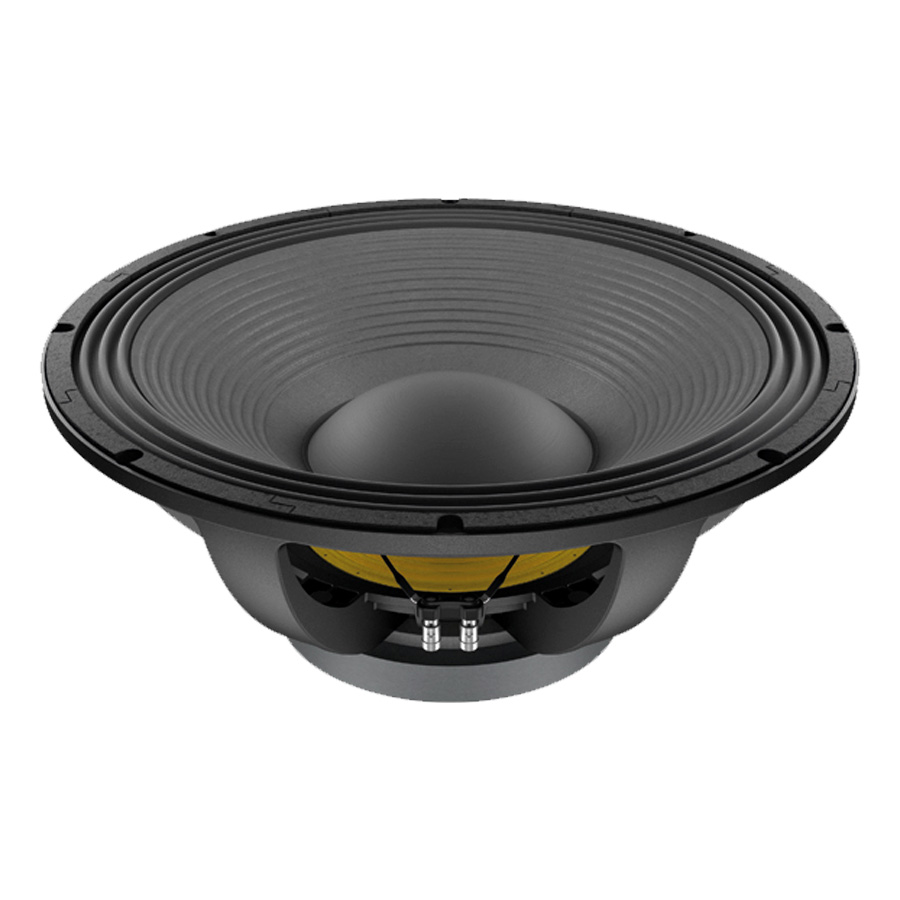

Altavoz Lavoce 21″ Ferrite SAF214.50

{21″ – 2000 W AES – 96 dB – 8 Ohm }

Detalles Técnicos

ESPECIFICACIONES GENERALES

Diámetro nominal	530 mm (21 in)
Impedancia nominal	8 Ohm
Impedancia mínima	6.8 Ohm
Soporte máximo de potencia (1)	4000 W
Soporte potencia AES (2)	2000 W
Sensibilidad	96 dB
Rango de frecuencia	30÷1000 Hz
Diámetro Bobina	115 mm (4.5 in)
Material Canasta	Aluminio
Imán	Ferrite

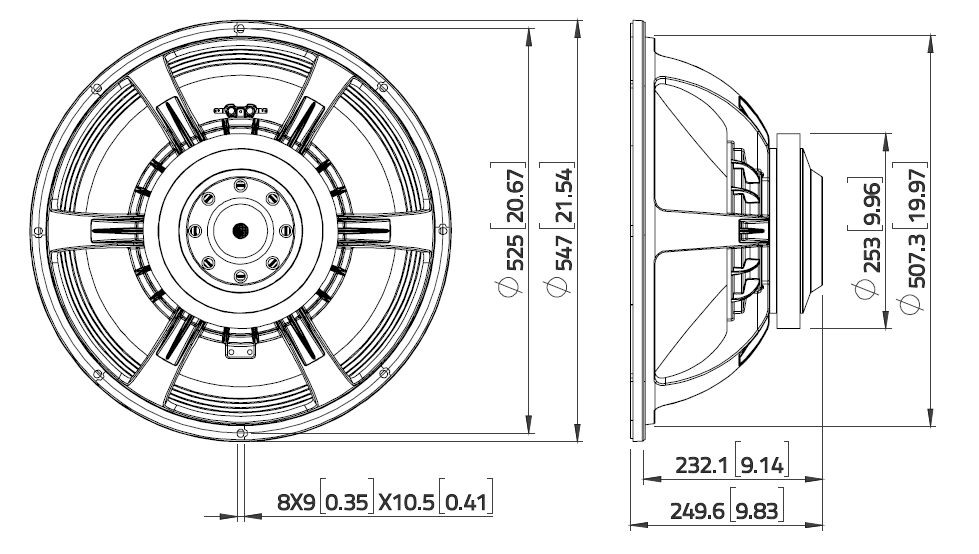

Dimensiones del imán: D exterior x D interior x altura	253 x 127 x 30 mm
Material del bobinado	Cobre
Material del soporte	Fibra de Vidrio
Material del cono	Papel tratado resistente al agua
Material de la ala	Polycotton
Xmax (4)	12.5 mm
Xmech (5)	21.8 mm
Altura de placa	15 mm
Altura del bobinado	32.5 mm
Volumen de desplazamiento	11.85 L
Volumen de la caja recomendado	299 L
Ajuste recomendado	33 Hz

INFORMACIÓN DE ENVÍO

Peso neto	18.2 kg
Tamaño (x1 u.) An. x Pr. x Al	575 x 575 x 292 mm
Peso bruto (x1 u.)	21.1 kg

PARÁMETROS THIELE Y SMALL

Re	5.5 Ohm
Fs	32 Hz
Mms	397.88 gr
Cms	0.061 mm/N
BxL	30.21 N/A
Qms	5.16
Qes	0.48
Qts	0.44
Vas	250.6 L
Le	2.67 mH
Sd	1690 cm2
Eta 0	1.65 %
EBP	67 Hz

NOTAS:

(1) La potencia del programa se define como 3 dB mayor que la potencia AES.

(2) Probado durante dos horas con una señal de ruido rosa continua y limitada por banda, según AES 2-1984 Rev. 2003. Altavoz probado al aire libre.

(3) A partir de los parámetros T/S medidos con el módulo Klippel DA LPM.

(4) La Xmáx se calcula como: (Hvc – Hg)/2 + Hg/4. Hvc es la altura de la bobina móvil y Hg la altura del entrehierro

(5) La Xmecánica se calcula como: (Hvc – Hg)/2 + (Hg-2). Hvc es la altura de la bobina móvil y Hg la altura del entrehierro.

(6) Los parámetros de Thiele-Small se miden tras el preacondicionamiento: a) a 20 °C – 22 °C, 50 % de humedad durante 2 horas; b) mediante medición Klippel LSI.

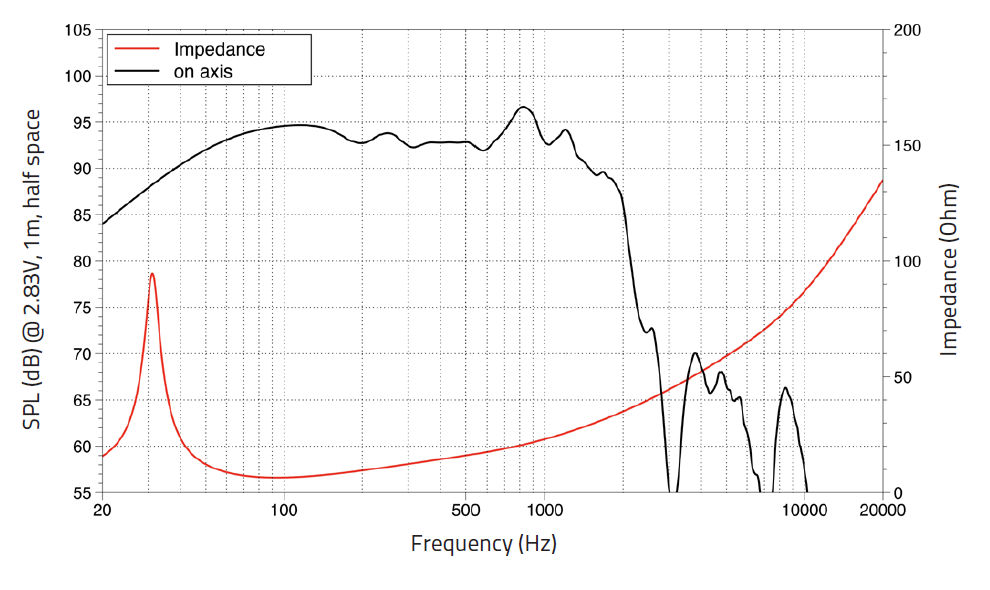

Curva de Respuesta
