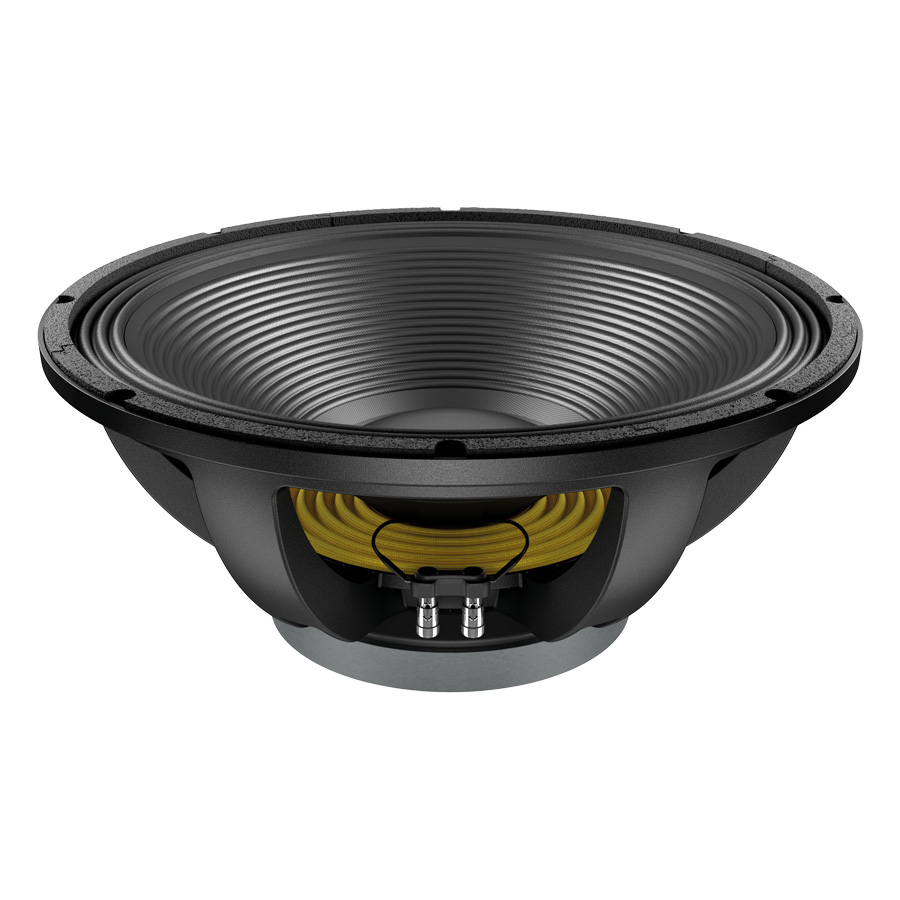

Altavoz Lavoce 18″ Ferrite SAF184.02

{18″ – 1200 W – 96.5 dB – 8 Ohm }

Detalles Técnicos

ESPECIFICACIONES GENERALES

Diámetro nominal	460 mm (18 in)
Impedancia nominal	8 Ohm
Impedancia mínima	5.8 Ohm
Soporte máximo de potencia (1)	2400 W
Soporte potencia AES (2)	1200 W
Sensibilidad	96.5 dB
Rango de frecuencia	40÷1000 Hz
Diámetro Bobina	100 mm (4 in)
Material Canasta	Aluminio
Imán	Ferrite
Dimensiones del imán: D exterior x D interior x altura	220 x 120 x 25 mm
Material del bobinado	Cobre
Material del soporte	Fibra de Vidrio
Material del cono	Papel tratado resistente al agua
Material de la ala	Polycotton
Xmax (4)	8.4 mm
Xmech (5)	15.4 mm
Altura de placa	12 mm
Altura del bobinado	22.7 mm
Volumen de desplazamiento	8.5 L
Volumen de la caja recomendado	160 L
Ajuste recomendado	38 Hz

INFORMACIÓN DE ENVÍO

Peso neto	13.5 kg
Tamaño (x1 u.) An. x Pr. x Al	478 x 478 x 270 mm
Peso bruto (x1 u.)	15.5 kg

PARÁMETROS THIELE Y SMALL

Re	4.9 Ohm
Fs	38 Hz
Mms	239.2 gr
Cms	0.072 mm/N
BxL	25.5 N/A
Qms	6.48
Qes	0.43
Qts	0.41
Vas	136.63 L
Le	1.69 mH
Sd	1150 cm2
Eta 0	1.68 %
EBP	88 Hz

NOTAS:

(1) La potencia del programa se define como 3 dB mayor que la potencia AES.

(2) Probado durante dos horas con una señal de ruido rosa continua y limitada por banda, según AES 2-1984 Rev. 2003. Altavoz probado al aire libre.

(3) A partir de los parámetros T/S medidos con el módulo Klippel DA LPM.

(4) La Xmáx se calcula como: (Hvc – Hg)/2 + Hg/4. Hvc es la altura de la bobina móvil y Hg la altura del entrehierro

(5) La Xmecánica se calcula como: (Hvc – Hg)/2 + (Hg-2). Hvc es la altura de la bobina móvil y Hg la altura del entrehierro.

(6) Los parámetros de Thiele-Small se miden tras el preacondicionamiento: a) a 20 °C – 22 °C, 50 % de humedad durante 2 horas; b) mediante medición Klippel LSI.

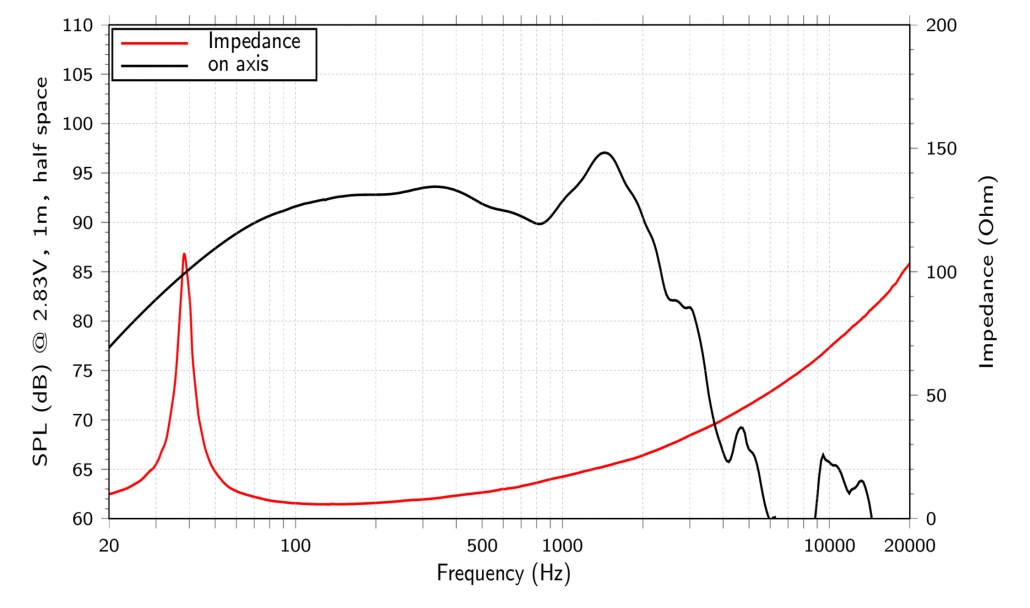

Curva de Respuesta
