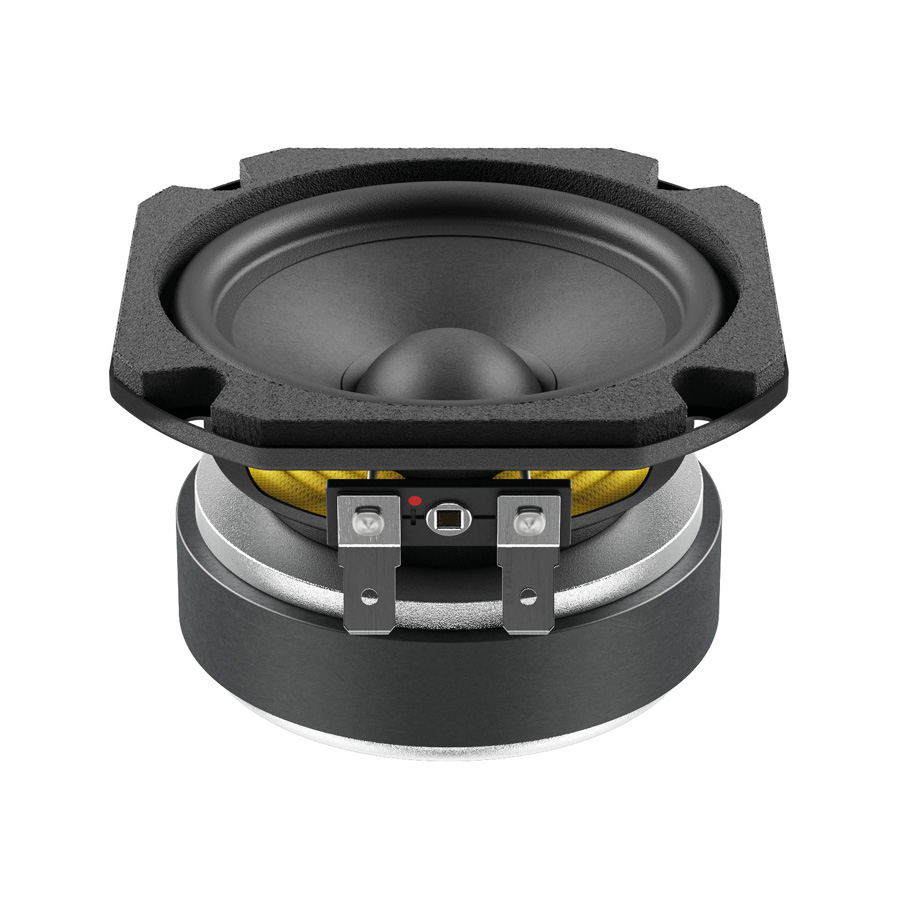

Altavoz Lavoce 3″ Ferrite FSF030.70

{3″ – 30 W AES – 86.5 dB – 8 Ohm }

Detalles Técnicos

ESPECIFICACIONES GENERALES

Diámetro nominal	70 mm (3 in)
Impedancia nominal	8 Ohm
Impedancia mínima	7 Ohm
Soporte máximo de potencia (1)	60 W
Soporte potencia AES (2)	30 W
Sensibilidad	86.5 dB
Rango de frecuencia	120÷21000 Hz
Diámetro Bobina	20 mm (0.75 in)
Material de la Campana	Chapa/Acero
Imán	Ferrite
Dimensiones del imán: D exterior x D interior x altura	70 x 32 x 15 mm
Material del bobinado	CCAW
Material del soporte	Fibra de Vidrio
Material del cono	Papel tratado resistente al agua
Material de la ala	Rubber
Xmax (4)	2.1 mm
Xmech (5)	3.1 mm
Altura de placa	4 mm
Altura del bobinado	6.2 mm
Volumen de desplazamiento	0.13 L
Volumen de la caja recomendado	1.96 L
Ajuste recomendado	Sellado

INFORMACIÓN DE ENVÍO

Peso neto	0.5 kg
Tamaño (x20 u.)An. x Pr. x Al	592 x 243 x 183 mm
Peso bruto (x20 u.)	11.2 kg

PARÁMETROS THIELE Y SMALL

Re	6.3 Ohm
Fs	123 Hz
Mms	2.2 gr
Cms	0.76 mm/N
BxL	3.47 N/A
Qms	5.87
Qes	0.89
Qts	0.77
Vas	1.17 L
Le	0.06 mH
Sd	33 cm2
Eta 0	0.23 %
EBP	138 Hz

NOTAS:

(1) La potencia del programa se define como 3 dB mayor que la potencia AES.

(2) Probado durante dos horas con una señal de ruido rosa continua y limitada por banda, según AES 2-1984 Rev. 2003. Altavoz probado al aire libre.

(3) A partir de los parámetros T/S medidos con el módulo Klippel DA LPM.

(4) La Xmáx se calcula como: (Hvc – Hg)/2 + Hg/4. Hvc es la altura de la bobina móvil y Hg la altura del entrehierro

(5) La Xmecánica se calcula como: (Hvc – Hg)/2 + (Hg-2). Hvc es la altura de la bobina móvil y Hg la altura del entrehierro.

(6) Los parámetros de Thiele-Small se miden tras el preacondicionamiento: a) a 20 °C – 22 °C, 50 % de humedad durante 2 horas; b) mediante medición Klippel LSI.

Curva de Respuesta
